工程设计时如何正确选择锅仔片呢?

发布时间:2020-11-16 浏览量:4595

如何正确选择锅仔片

作为采购商,特别是工程前期设计如何选择优质的锅仔片是工程设计时遇到的一大难题,因为锅仔片从外表上是很难轻易辨别它的适用性和材质,尤其是没有使用过锅仔片项目的案子就更加没把握了,那么如何去选择优质适用的锅仔片呢?下面深圳子庚科技在行业已有十几年的经验,给大家普及下基本的知识:“如何或怎么样去选择锅仔片?”


简单讲,从形状来讲:锅仔片主要形状分为四种:




·圆形锅仔片(行程较小);

·十字形锅仔片(行程最大);

·三角形锅仔片(带脚也是比较常用的按键);

·椭圆形锅仔片(相对比较省空间);
·各类形状锅仔片均可按需求定制,除此之外还可定制异形锅仔片


每种类型锅仔片的优缺点 :

圆形锅仔片:是行程比较少的锅仔按键,手感要好,没有清澈的响声。圆形锅仔片一般配合双层锅仔片贴纸使用,几种类型的弹片,圆形弹片的寿命会更长一些;形状的特点也更好的兼容配合双层贴纸使用,更有效的节省多余占用不可补足的空间。


三角形锅仔片:中间一般只带有一个触点,分别三边各带一个触点,目的是为了更好的接触到PCB金手指导电性更好但是寿命相对边角短,三角形锅仔片分为代脚和不带脚两种。带脚三角形锅仔片一般是配合PCB版使用在产品上,不带脚锅子片可以配合双层贴纸运用于各类产品,与双层贴纸配合使用能很好的改善手感。

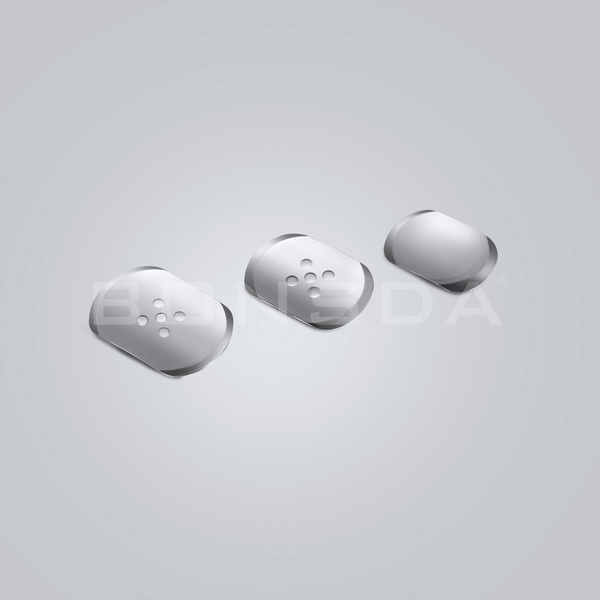

腰型锅仔片:一般运用于单个按键产品上或者每个按键都分开的产品上使用,一般用在面积比较小且布线紧凑的产品上,常用在软板PCB,占用空间比较小寿命相对比较高;


十字形锅子片:十字形锅子片是一种行程比较大,力度相对比较重,高力度寿命比较短,客户常用镀金弹片电阻小导电性强,操作时有清澈的响声。可以和贴纸一起运用与产品上。使用力度一般要高于其它几类锅仔片,行程也要大于其它锅仔片,主要应用在门禁设备对讲楼宇系统。

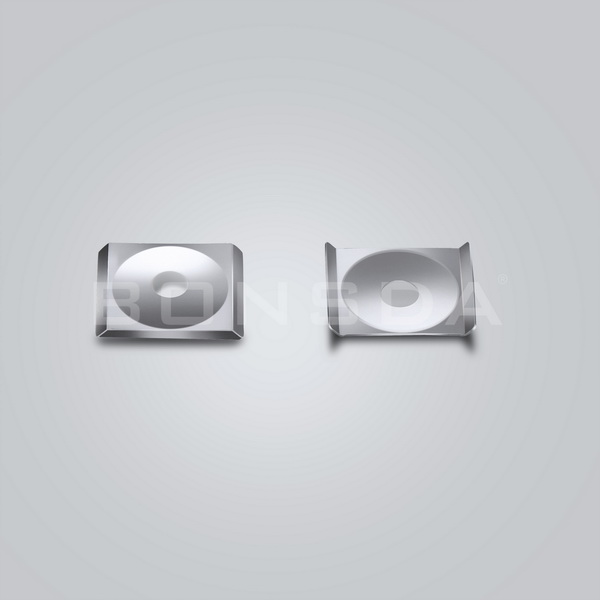

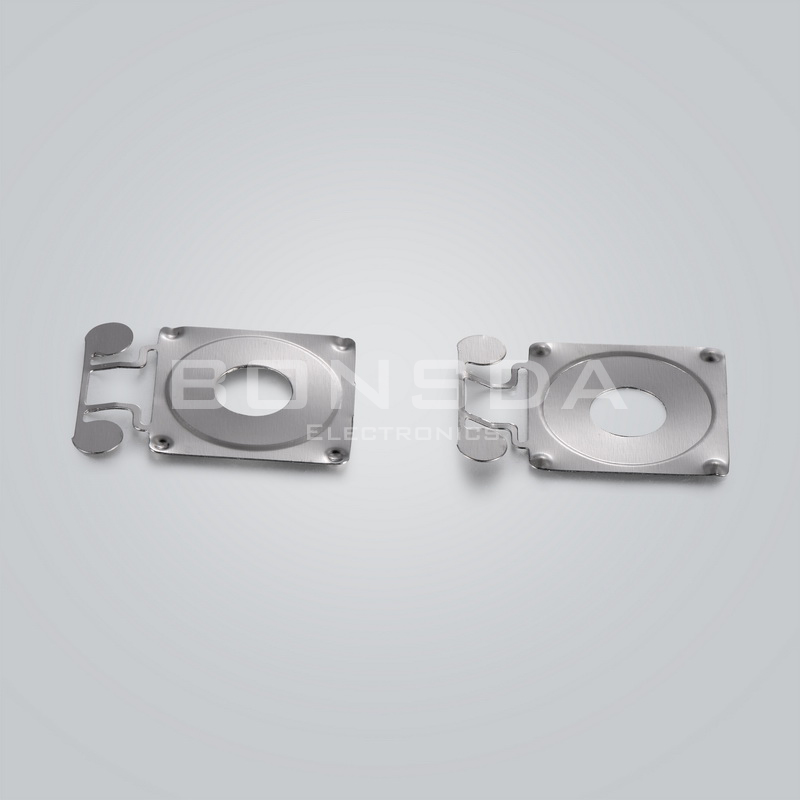

其他异性弹片会有带焊盘焊接8.5*8.5中间带孔弹片常用在汽车方向盘。
